Dobór odpowiedniego bezpiecznika do rolet zewnętrznych to temat, który wielu inwestorów i właścicieli domów bagatelizuje aż do momentu montażu, awarii albo modernizacji instalacji. Tymczasem właściwie dobrane zabezpieczenie ma ogromne znaczenie dla bezpieczeństwa całego układu, trwałości napędów oraz codziennego komfortu użytkowania. Zbyt mały bezpiecznik może powodować niepotrzebne wyłączenia obwodu, a zbyt duży może nie zapewnić odpowiedniej ochrony przewodów i urządzeń. W praktyce oznacza to ryzyko kosztownych błędów, problemów serwisowych i nieprawidłowego działania rolet.
W tym artykule przejdziemy przez temat kompleksowo. Wyjaśnię, jaki bezpiecznik do rolet zewnętrznych stosuje się najczęściej, od czego zależy jego dobór, jakie znaczenie ma liczba rolet, moc silników, sposób sterowania i przekrój przewodów, a także jakie błędy pojawiają się najczęściej podczas projektowania i wykonywania instalacji. To praktyczny przewodnik od podstaw do bardziej zaawansowanych zagadnień, przygotowany tak, aby był czytelny zarówno dla inwestora, jak i dla osoby planującej wykonanie instalacji.
Dlaczego dobór bezpiecznika do rolet zewnętrznych jest tak ważny?
Rolety zewnętrzne z napędem elektrycznym są dziś standardem w wielu domach jednorodzinnych, lokalach usługowych i nowoczesnych mieszkaniach. Choć pojedynczy silnik rolety zwykle nie pobiera bardzo dużej mocy, to cała instalacja może obejmować kilka, kilkanaście, a czasem nawet kilkadziesiąt napędów. Właśnie dlatego zabezpieczenie elektryczne nie może być dobierane przypadkowo.
Odpowiedni bezpiecznik do rolet zewnętrznych powinien:
- chronić przewody przed przeciążeniem i skutkami zwarcia,
- zabezpieczać obwód zasilający rolety przed uszkodzeniem,
- ograniczać ryzyko przegrzewania instalacji,
- wspierać bezpieczną pracę sterowników, przekaźników i modułów centralnych,
- zapewniać stabilne działanie całego systemu rolet.
Trzeba pamiętać, że bezpiecznik nie służy przede wszystkim do ochrony samego silnika rolety. Jego głównym zadaniem jest ochrona przewodu i obwodu. To bardzo ważne rozróżnienie, bo właśnie na tym etapie pojawia się wiele błędnych założeń.
Jak działa obwód rolet zewnętrznych?
Aby dobrze dobrać bezpiecznik do rolet zewnętrznych, trzeba najpierw zrozumieć, jak wygląda typowa instalacja. Najczęściej każda roleta wyposażona jest w silnik rurowy zasilany napięciem 230 V. Napęd może być sterowany lokalnie przyciskiem żaluzjowym, centralnie z rozdzielni, przez automatykę budynkową lub przez system smart home.
W zależności od projektu instalacji rolety mogą być podłączone:
- do jednego wspólnego obwodu,
- do kilku wydzielonych obwodów,
- grupowo według kondygnacji, stref albo elewacji,
- indywidualnie z centralnym sterowaniem.
To właśnie sposób podziału instalacji ma ogromny wpływ na dobór zabezpieczenia. Inny bezpiecznik sprawdzi się przy 3 roletach, a inny przy 12 roletach spiętych w jeden obwód z automatyką centralną.
Jaki bezpiecznik do rolet zewnętrznych wybiera się najczęściej?
W praktyce domowej najczęściej spotyka się wyłącznik nadprądowy o charakterystyce B i wartości 6 A albo 10 A. W wielu typowych instalacjach roletowych właśnie takie zabezpieczenia są najbardziej odpowiednie, ale nie zawsze. Ostateczny wybór zależy od kilku czynników, które trzeba przeanalizować łącznie.
Najczęściej stosowane rozwiązania to:
- B6 – dla niewielkich obwodów roletowych, małej liczby napędów i odpowiednio dobranych przewodów,
- B10 – dla bardziej rozbudowanych instalacji, większej liczby rolet lub dłuższych tras przewodów,
- C6 lub C10 – rzadziej, gdy występują specyficzne warunki rozruchowe lub producent urządzeń tego wymaga.
W domach jednorodzinnych najczęściej stosuje się charakterystykę B. Wynika to z typowego charakteru odbiorników i standardowych warunków pracy instalacji mieszkaniowej.

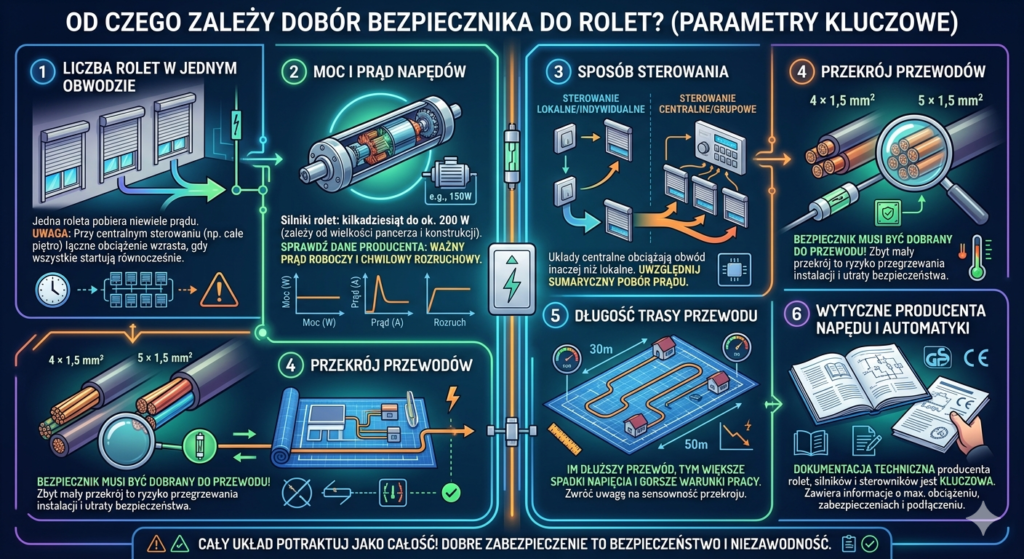

Od czego zależy dobór bezpiecznika do rolet?
Dobierając bezpiecznik do rolet zewnętrznych, należy uwzględnić kilka kluczowych parametrów. Nie wystarczy spojrzeć wyłącznie na moc jednego silnika. Cały układ trzeba potraktować jako całość.
1. Liczba rolet w jednym obwodzie
To podstawowy parametr. Jedna roleta pobiera niewiele prądu, ale jeśli kilka napędów uruchomi się jednocześnie, łączne obciążenie obwodu wzrasta. Dotyczy to szczególnie instalacji z centralnym sterowaniem, gdzie po jednym poleceniu mogą wystartować wszystkie rolety na danej kondygnacji.
2. Moc i prąd napędów
Silniki rolet zewnętrznych mają zwykle moc od kilkudziesięciu do około 200 W, zależnie od wielkości rolety, typu pancerza i konstrukcji napędu. Trzeba sprawdzić dane producenta konkretnego silnika. Ważny jest zarówno prąd roboczy, jak i chwilowy prąd rozruchowy.
3. Sposób sterowania
Instalacje sterowane lokalnie i indywidualnie obciążają obwód inaczej niż układy centralne, w których kilka rolet może uruchamiać się równocześnie. Przy automatyce grupowej i centralnej szczególnie ważne jest uwzględnienie sumarycznego poboru prądu.
4. Przekrój przewodów
Bezpiecznik musi być dobrany do przewodu. To absolutna podstawa. Jeżeli przewód ma zbyt mały przekrój w stosunku do zabezpieczenia, rośnie ryzyko przegrzewania instalacji i utraty bezpieczeństwa. W przypadku rolet bardzo często stosuje się przewody 4 × 1,5 mm² lub 5 × 1,5 mm², ale ostateczny dobór zależy od konkretnego układu sterowania.
5. Długość trasy przewodu
Im dłuższy przewód, tym większe znaczenie mają spadki napięcia i warunki pracy obwodu. Przy dużych odległościach trzeba patrzeć nie tylko na sam bezpiecznik, ale również na sensowność zastosowanego przekroju przewodu.
6. Wytyczne producenta napędu i automatyki
Dokumentacja techniczna producenta rolet, silników i sterowników zawsze ma znaczenie. To właśnie tam znajdują się informacje o maksymalnym obciążeniu, dopuszczalnym zabezpieczeniu oraz zalecanym sposobie podłączenia.
Dobór bezpiecznika do rolet krok po kroku
Krok 1. Ustal, ile rolet będzie zasilanych z jednego obwodu
Najpierw trzeba sprawdzić, czy wszystkie rolety będą pracować na jednym obwodzie, czy obiekt będzie podzielony na kilka niezależnych sekcji. To bardzo ważne przy planowaniu nowego domu. Często bardziej rozsądny jest podział rolet na parter i piętro albo na strefy niż tworzenie jednego wspólnego obwodu dla całego budynku.
Krok 2. Sprawdź parametry silników
Każdy napęd rolety ma swoją moc znamionową i pobór prądu. Nie należy zgadywać tych wartości. Trzeba je odczytać z karty technicznej lub tabliczki znamionowej. Dla przykładu, jeśli jedna roleta pobiera około 0,5 A, to sześć takich rolet może teoretycznie pobierać około 3 A przy jednoczesnej pracy. Do tego trzeba doliczyć zapas oraz uwzględnić warunki rozruchowe.
Krok 3. Oceń, czy rolety mogą uruchamiać się jednocześnie
Jeśli system ma sterowanie centralne, sceny automatyczne albo funkcję zamykania wszystkich rolet na raz, należy zakładać możliwość jednoczesnego startu większej liczby napędów. To ważne, bo właśnie wtedy obwód jest obciążony najmocniej.
Krok 4. Sprawdź przekrój i typ przewodów
Typowy przewód do rolet to najczęściej 1,5 mm², ale nie oznacza to automatycznie, że zawsze należy zastosować ten sam bezpiecznik. Trzeba uwzględnić długość obwodu, sposób ułożenia przewodów, warunki temperaturowe oraz cały układ wykonawczy.
Krok 5. Dobierz charakterystykę zabezpieczenia
W większości zastosowań domowych wybiera się charakterystykę B. Jest ona odpowiednia dla standardowych obciążeń w budynkach mieszkalnych. Charakterystyka C pojawia się rzadziej i zwykle jest uzasadniona konkretnymi wymaganiami urządzeń albo specyfiką układu.
Krok 6. Dobierz wartość prądową bezpiecznika
Dla standardowych instalacji roletowych najczęściej wybór sprowadza się do B6 lub B10. Mniejsza wartość zwykle lepiej chroni mały obwód, natomiast większa może być potrzebna przy większej liczbie napędów i bardziej rozbudowanym systemie. Nie należy jednak zwiększać zabezpieczenia „na zapas” bez analizy przewodów i rzeczywistego obciążenia.
Krok 7. Zweryfikuj całość z elektrykiem
Nawet jeśli wstępne obliczenia wydają się proste, ostateczną decyzję powinien potwierdzić elektryk z uprawnieniami. Dzięki temu unikniesz błędów w selektywności zabezpieczeń, przekrojach przewodów i sposobie podłączenia sterowania.
Przykładowe wartości zabezpieczeń dla rolet zewnętrznych
| Liczba rolet w obwodzie | Typowa moc jednej rolety | Typowy przewód | Najczęściej stosowany bezpiecznik | Uwagi |
|---|---|---|---|---|
| 1–3 | 80–150 W | 4 × 1,5 mm² | B6 | Dobre rozwiązanie dla małych obwodów lokalnych |
| 4–6 | 80–150 W | 4 × 1,5 mm² lub 5 × 1,5 mm² | B6 lub B10 | Zależy od sterowania i długości przewodów |
| 7–10 | 100–180 W | 1,5 mm² lub większy zgodnie z projektem | B10 | Warto rozważyć podział na dwa obwody |
| 10+ | różna | zgodnie z projektem | indywidualny dobór | Najczęściej lepszy jest podział na kilka zabezpieczonych sekcji |
Powyższe wartości mają charakter orientacyjny i pokazują ogólną praktykę stosowaną w domowych instalacjach. Nie zastępują projektu ani weryfikacji przez osobę uprawnioną.
Czy do rolet zewnętrznych wystarczy bezpiecznik B10?
To jedno z najczęstszych pytań. Odpowiedź brzmi: bardzo często tak, ale nie zawsze. Bezpiecznik B10 jest popularnym wyborem w instalacjach roletowych, ponieważ zapewnia rozsądny kompromis między ochroną a wygodą użytkowania. Sprawdza się szczególnie wtedy, gdy w jednym obwodzie pracuje kilka rolet, a przewody i sposób ułożenia instalacji są właściwie dobrane.
Nie oznacza to jednak, że B10 jest uniwersalnym rozwiązaniem do każdej instalacji. Przy małej liczbie rolet bezpiecznik B6 może być lepszy i bardziej adekwatny. Z kolei przy bardzo dużej liczbie napędów lepszym pomysłem może być nie większy bezpiecznik, ale podział systemu na kilka osobnych obwodów.
Czy do rolet zewnętrznych można zastosować bezpiecznik B16?
W typowych domowych instalacjach roletowych bezpiecznik B16 zwykle nie jest pierwszym wyborem. Często okazuje się po prostu zbyt duży w stosunku do charakteru obwodu roletowego i zastosowanego okablowania. Takie zabezpieczenie może nie zapewniać optymalnej ochrony małych przewodów i napędów.
Jeśli ktoś rozważa B16, trzeba szczególnie dokładnie sprawdzić:
- przekrój przewodów,
- sposób ich prowadzenia,
- łączny prąd obciążenia,
- projekt rozdzielnicy,
- wymagania producenta automatyki.
W praktyce dużo częściej lepiej podzielić rolety na dwa obwody B10 niż tworzyć jeden obwód zabezpieczony B16.
Jaka charakterystyka: B czy C?
Najczęściej stosowana jest charakterystyka B. To standard dla instalacji mieszkaniowych i obwodów o typowym charakterze obciążenia. Napędy rolet mają wprawdzie moment rozruchowy, ale w większości domowych układów nie ma potrzeby przechodzenia na charakterystykę C.
Charakterystyka C może pojawić się w nietypowych układach, przy większych prądach rozruchowych albo szczególnych zaleceniach producenta urządzeń. Nie należy jej jednak wybierać automatycznie tylko dlatego, że „silnik potrzebuje mocniejszego bezpiecznika”. To częsty błąd uproszczeniowy.
Rola wyłącznika różnicowoprądowego przy roletach
Mówiąc o zabezpieczeniu rolet, nie można pominąć wyłącznika różnicowoprądowego. To nie jest bezpiecznik w klasycznym sensie, ale element bardzo istotny dla ochrony przeciwporażeniowej. W nowoczesnych instalacjach roletowych obwód najczęściej współpracuje zarówno z wyłącznikiem nadprądowym, jak i z różnicówką.
Dobrze zaprojektowany układ powinien uwzględniać:
- zabezpieczenie nadprądowe odpowiednio dobrane do obwodu,
- ochronę różnicowoprądową zgodnie z wymaganiami instalacji,
- prawidłowe uziemienie,
- rozdzielnie zaprojektowaną z myślą o selektywności i serwisie.
Najczęstsze błędy przy doborze bezpiecznika do rolet zewnętrznych
Zbyt duży bezpiecznik „żeby nie wybijało”
To jeden z najczęściej spotykanych błędów. Zwiększanie wartości zabezpieczenia bez analizy przyczyny problemu jest niebezpieczne. Jeśli obwód przeciąża się albo bezpiecznik wyzwala, trzeba znaleźć powód, a nie maskować problem większym zabezpieczeniem.
Brak podziału rolet na strefy
W większych domach łączenie wszystkich rolet w jeden obwód jest często niepraktyczne. W razie awarii cały system może przestać działać, a obciążenie obwodu staje się niepotrzebnie wysokie.
Ignorowanie prądu rozruchowego
Przy centralnym sterowaniu wiele napędów może ruszyć jednocześnie. Jeśli projekt nie uwzględnia tego zjawiska, zabezpieczenie może być dobrane błędnie.
Brak odniesienia do przewodu
Bezpiecznik zawsze dobiera się do przewodu i warunków jego pracy. To absolutna podstawa bezpieczeństwa. Sam pobór urządzeń nie wystarczy do prawidłowego wyboru.
Pominięcie dokumentacji producenta
Napędy, sterowniki i moduły centralne mają własne wymagania. Zlekceważenie ich może skutkować problemami w działaniu systemu, utratą gwarancji i trudnościami podczas serwisu.
Jak rozplanować instalację rolet, aby uniknąć problemów?
Najlepsze efekty daje przemyślany projekt wykonany jeszcze przed montażem rolet. W praktyce warto zadbać o kilka zasad.
- Podziel rolety na logiczne sekcje, na przykład parter i piętro.
- Nie przeciążaj jednego obwodu zbyt dużą liczbą napędów.
- Dobieraj zabezpieczenie do przewodu, a nie odwrotnie.
- Uwzględnij automatykę centralną i możliwość jednoczesnej pracy rolet.
- Zostaw miejsce w rozdzielni na przyszłą rozbudowę.
- Korzystaj z dokumentacji technicznej napędów i sterowników.
Przykład praktyczny – dom jednorodzinny z 8 roletami
Załóżmy, że w domu znajduje się 8 rolet zewnętrznych z napędami 230 V. Inwestor chce mieć sterowanie lokalne oraz funkcję centralnego zamykania wszystkich rolet. W takim przypadku nie warto bezrefleksyjnie zasilać całego systemu z jednego małego obwodu.
Rozsądne rozwiązanie może wyglądać tak:
- 4 rolety na parterze – osobny obwód,
- 4 rolety na piętrze – osobny obwód,
- dla każdego obwodu osobne zabezpieczenie B6 lub B10, zależnie od projektu,
- sterowanie centralne realizowane przez odpowiednie moduły,
- przewody dobrane zgodnie z układem sterowania i długością tras.
Taki podział poprawia bezpieczeństwo, ułatwia serwis i ogranicza skutki ewentualnej awarii. Gdy jeden obwód przestanie działać, drugi zwykle nadal pozostaje sprawny.
Czy każda roleta powinna mieć osobny bezpiecznik?
Nie ma takiej konieczności w typowych domowych instalacjach. Osobny bezpiecznik dla każdej rolety zwykle byłby rozwiązaniem przesadnym, kosztownym i mało praktycznym. Najczęściej dużo lepiej sprawdza się podział na kilka sensownych sekcji. Osobne zabezpieczenia mają sens raczej w bardziej złożonych obiektach lub przy specyficznych wymaganiach technicznych.
Jaki bezpiecznik do rolet zewnętrznych przy sterowaniu smart home?
Automatyka inteligentnego domu nie zmienia podstaw elektryki. Nadal trzeba dobrać bezpiecznik do obwodu, przewodów i warunków pracy. Zmienia się natomiast sposób analizy obciążenia, bo system smart home często umożliwia jednoczesne uruchamianie większej liczby rolet według harmonogramu, scen lub reakcji na pogodę.
W takiej sytuacji trzeba szczególnie uważać na:
- sumaryczne obciążenie przy scenach centralnych,
- dopuszczalne obciążenie modułów wykonawczych,
- sposób separacji obwodów sterowania i zasilania,
- wymagania producenta systemu smart home.
Podsumowanie – jaki bezpiecznik do rolet zewnętrznych wybrać?
W zdecydowanej większości domowych zastosowań bezpiecznik do rolet zewnętrznych to wyłącznik nadprądowy o charakterystyce B, najczęściej B6 albo B10. Wybór pomiędzy nimi zależy od liczby rolet w obwodzie, parametrów silników, długości tras przewodów, sposobu sterowania oraz układu całej instalacji. W typowym domu jednorodzinnym nie warto wybierać zabezpieczenia na wyrost. Zbyt duży bezpiecznik nie oznacza lepszego działania, tylko większe ryzyko błędnego zabezpieczenia obwodu.
Najbezpieczniejsze podejście wygląda następująco:
- sprawdź liczbę rolet w danym obwodzie,
- zweryfikuj moc i prąd silników,
- uwzględnij możliwość jednoczesnego uruchomienia rolet,
- dobierz bezpiecznik do przekroju i warunków pracy przewodu,
- zachowaj logiczny podział instalacji na sekcje,
- potwierdź projekt z wykwalifikowanym elektrykiem.
Jeśli chcesz uniknąć kosztownego błędu, nie pytaj wyłącznie „jaki bezpiecznik do rolet zewnętrznych”, ale raczej: „jaki bezpiecznik będzie właściwy dla mojego konkretnego obwodu roletowego”. To właśnie takie podejście daje instalację bezpieczną, trwałą i gotową do bezproblemowej pracy przez wiele lat.
