Podłączenie wtyczki siłowej 4-bolcowej to zadanie, które wymaga dokładności, znajomości podstaw elektryki oraz zachowania zasad bezpieczeństwa. Tego typu wtyczki stosowane są najczęściej w instalacjach trójfazowych (400V), np. do zasilania maszyn, urządzeń warsztatowych czy niektórych sprzętów domowych.
W tym poradniku pokażemy krok po kroku, jak prawidłowo podłączyć wtyczkę siłową 4-bolcową oraz na co zwrócić szczególną uwagę, aby uniknąć błędów.
Co oznacza wtyczka 4-bolcowa?
Wtyczka 4-bolcowa zawiera:
- 3 przewody fazowe (L1, L2, L3)
- 1 przewód ochronny (PE)
Uwaga: w tym typie wtyczki nie ma przewodu neutralnego (N).
Kiedy stosuje się wtyczki 4-bolcowe?
- w starszych instalacjach trójfazowych,
- w urządzeniach niewymagających przewodu neutralnego,
- w warsztatach i przemyśle.
Bezpieczeństwo przede wszystkim
- odłącz zasilanie przed rozpoczęciem pracy,
- upewnij się, że przewód nie jest pod napięciem,
- używaj narzędzi z izolacją,
- jeśli nie masz doświadczenia – skonsultuj się z elektrykiem.

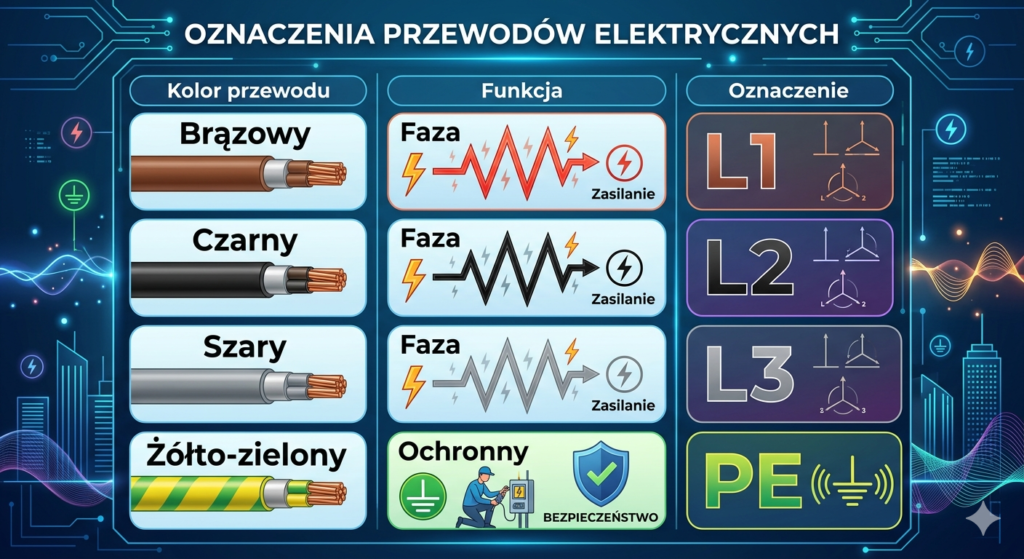

Oznaczenia przewodów
| Kolor przewodu | Funkcja | Oznaczenie |
|---|---|---|
| Brązowy | Faza | L1 |
| Czarny | Faza | L2 |
| Szary | Faza | L3 |
| Żółto-zielony | Ochronny | PE |
Budowa wtyczki siłowej
Standardowa wtyczka 4-bolcowa składa się z:
- obudowy,
- zacisków śrubowych,
- odciążki przewodu (dławika),
- pinów oznaczonych jako L1, L2, L3, PE.
Instrukcja krok po kroku
Krok 1: Przygotuj przewód
- zdejmij zewnętrzną izolację (ok. 5–7 cm),
- odsłoń końcówki przewodów (ok. 1 cm),
- upewnij się, że żyły nie są uszkodzone.
Krok 2: Rozkręć wtyczkę
- odkręć obudowę,
- zlokalizuj oznaczenia zacisków.
Krok 3: Podłącz przewody
- L1 → brązowy
- L2 → czarny
- L3 → szary
- PE → żółto-zielony (zawsze do zacisku ochronnego)
Ważne: przewód ochronny (PE) powinien być nieco dłuższy – w razie wyrwania kabla odłączy się jako ostatni.
Krok 4: Dokręć zaciski
- upewnij się, że przewody są stabilnie zamocowane,
- nie pozostaw odsłoniętych żył,
- sprawdź, czy nic się nie wysuwa.
Krok 5: Zamocuj odciążkę
- przewód musi być solidnie unieruchomiony,
- zapobiega to wyrwaniu przewodów ze styków.
Krok 6: Zamknij obudowę
- skręć wtyczkę,
- upewnij się, że wszystko jest szczelne i stabilne.
Najczęstsze błędy
- zamiana przewodu ochronnego z fazowym,
- luźne połączenia,
- brak odciążki,
- zbyt krótkie przewody,
- nieprawidłowe oznaczenie faz.
Czy kolejność faz ma znaczenie?
Tak – szczególnie w przypadku silników elektrycznych. Zmiana kolejności faz może spowodować zmianę kierunku obrotów urządzenia.
4-bolcowa vs 5-bolcowa – jaka różnica?
| Typ wtyczki | Liczba przewodów | Zastosowanie |
|---|---|---|
| 4-bolcowa | L1, L2, L3, PE | starsze instalacje |
| 5-bolcowa | L1, L2, L3, N, PE | nowoczesne instalacje |
Kiedy lepiej wezwać elektryka?
- brak pewności co do instalacji,
- nieznane oznaczenia przewodów,
- modernizacja instalacji,
- praca przy wysokim napięciu.
Podsumowanie
Podłączenie wtyczki siłowej 4-bolcowej nie jest skomplikowane, ale wymaga precyzji i znajomości zasad. Kluczowe jest prawidłowe przypisanie przewodów do zacisków oraz zachowanie bezpieczeństwa. Jeśli masz wątpliwości – zawsze lepiej skonsultować się ze specjalistą niż ryzykować uszkodzenie sprzętu lub zagrożenie zdrowia.
