Dobór odpowiednich kabli do instalacji elektrycznej to fundament bezpiecznego i sprawnego działania całego systemu w domu lub mieszkaniu. To właśnie przewody odpowiadają za transport energii – a ich niewłaściwy dobór może prowadzić do przegrzewania, awarii, a nawet pożaru. W tym poradniku przeprowadzimy Cię przez cały proces krok po kroku – od podstaw aż po praktyczne przykłady.
Dlaczego dobór kabli jest tak ważny?
Kable elektryczne muszą być dopasowane do obciążenia, warunków pracy oraz rodzaju instalacji. Zbyt cienki przewód może się przegrzewać, a zbyt gruby to niepotrzebny koszt.
- zapewniają bezpieczeństwo instalacji,
- wpływają na trwałość urządzeń,
- determinują poprawność działania zabezpieczeń,
- mają znaczenie dla strat energii.
Podstawowe pojęcia, które musisz znać
1. Przekrój przewodu (mm²)
Najważniejszy parametr – określa, ile prądu może bezpiecznie przepłynąć przez kabel.
2. Materiał przewodnika
- miedź (Cu) – najlepsza, najczęściej stosowana,
- aluminium (Al) – tańsze, ale rzadziej używane w nowych instalacjach.
3. Liczba żył
- 2-żyłowe – stare instalacje,
- 3-żyłowe – standard (L, N, PE),
- 5-żyłowe – instalacje trójfazowe.
4. Izolacja i typ kabla
Najczęściej spotykane oznaczenia:
- YDY – do instalacji wewnętrznych,
- YKY – do instalacji zewnętrznych (ziemnych),
- OWY – przewody elastyczne.
Jak dobrać przekrój kabla?
Dobór zależy głównie od:
- mocy urządzeń,
- długości przewodu,
- sposobu ułożenia (w ścianie, w ziemi, na powietrzu),
- rodzaju instalacji (1-fazowa / 3-fazowa).

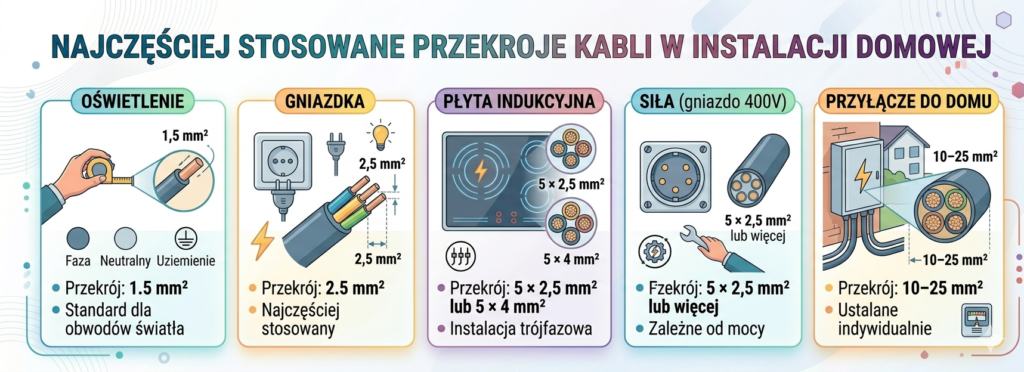

Najczęściej stosowane przekroje
| Zastosowanie | Przekrój kabla | Uwagi |
|---|---|---|
| Oświetlenie | 1,5 mm² | Standard dla obwodów światła |
| Gniazdka | 2,5 mm² | Najczęściej stosowany |
| Płyta indukcyjna | 5 × 2,5 mm² lub 5 × 4 mm² | Instalacja trójfazowa |
| Siła (gniazdo 400V) | 5 × 2,5 mm² lub więcej | Zależne od mocy |
| Przyłącze do domu | 10–25 mm² | Ustalane indywidualnie |
Kolory przewodów – co oznaczają?
- Brązowy / czarny / szary – faza (L)
- Niebieski – neutralny (N)
- Żółto-zielony – ochronny (PE)
Nie wolno ich mylić – to podstawa bezpieczeństwa!
Jak obliczyć obciążenie kabla?
Podstawowy wzór:
P = U × I
lub:
I = P / U
Przykład:
- Urządzenie: 3000 W
- Napięcie: 230 V
- Prąd: ok. 13 A
W takim przypadku kabel 2,5 mm² będzie odpowiedni.
Długość kabla ma znaczenie
Im dłuższy przewód, tym większe spadki napięcia. W praktyce:
- do 20 m – standardowy dobór,
- 20–50 m – warto zwiększyć przekrój,
- powyżej 50 m – konieczne dokładne obliczenia.
Najczęstsze błędy przy doborze kabli
- stosowanie zbyt cienkich przewodów,
- brak przewodu ochronnego (PE),
- łączenie różnych typów kabli bez wiedzy,
- niedostosowanie do warunków (np. wilgoć, ziemia),
- brak zapasu mocy.
Kable do instalacji wewnętrznej vs zewnętrznej
Wewnętrzne (YDY)
- do ścian i sufitów,
- łatwe w montażu,
- tańsze.
Zewnętrzne (YKY)
- odporne na wilgoć i uszkodzenia,
- do układania w ziemi,
- grubsza izolacja.
Praktyczny przykład – mieszkanie
- oświetlenie: YDY 3 × 1,5 mm²
- gniazdka: YDY 3 × 2,5 mm²
- kuchnia (indukcja): YDY 5 × 2,5 mm²
- pralka / zmywarka: osobne obwody 2,5 mm²
Czy można samemu dobrać kable?
Podstawowe decyzje – tak. Ale:
- projekt instalacji powinien wykonać elektryk,
- większe obciążenia wymagają obliczeń,
- błędy mogą być niebezpieczne.
Podsumowanie – najważniejsze zasady
- Dobieraj przekrój do obciążenia
- Stosuj miedź zamiast aluminium
- Nie oszczędzaj na bezpieczeństwie
- Uwzględnij długość przewodów
- Zawsze stosuj przewód ochronny (PE)
Dobrze dobrane kable to inwestycja na lata. Lepiej zrobić to raz, a dobrze – niż później naprawiać skutki błędów, które mogą kosztować znacznie więcej niż same przewody.
