Temat łączenia uziemienia odgromowego z ochronnym budzi wiele kontrowersji – zarówno wśród inwestorów, jak i wykonawców. Jedni twierdzą, że absolutnie nie wolno ich łączyć, inni uważają to za standard w nowoczesnym budownictwie. Gdzie leży prawda?
W tym artykule rozwiewamy mity i pokazujemy, jak wygląda rzeczywistość zgodna z normami oraz dobrą praktyką instalacyjną. Jeśli budujesz dom, modernizujesz instalację lub po prostu chcesz zrozumieć, jak działa uziemienie – to materiał dla Ciebie.

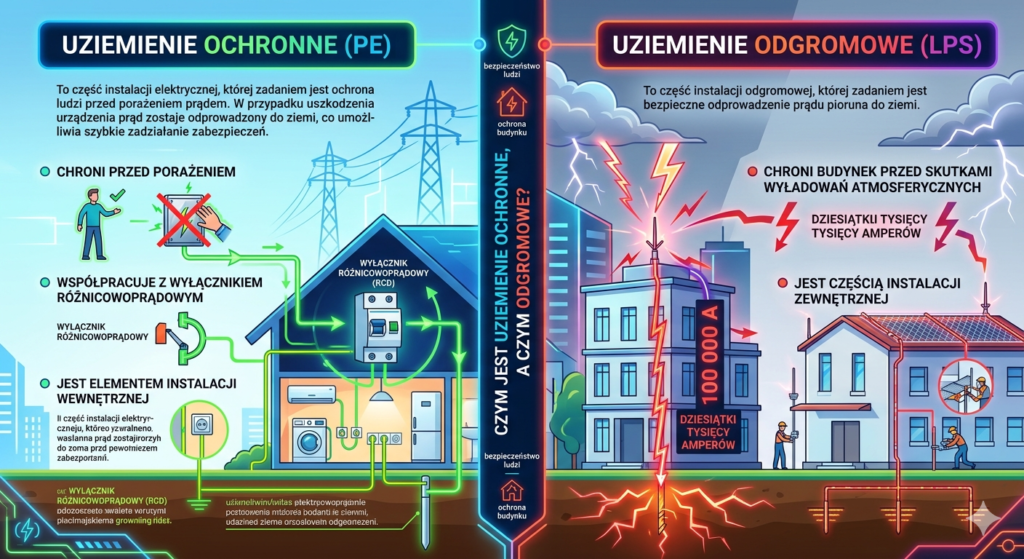

Czym jest uziemienie ochronne, a czym odgromowe?
Uziemienie ochronne (PE)
To część instalacji elektrycznej, której zadaniem jest ochrona ludzi przed porażeniem prądem. W przypadku uszkodzenia urządzenia prąd zostaje odprowadzony do ziemi, co umożliwia szybkie zadziałanie zabezpieczeń.
- chroni przed porażeniem,
- współpracuje z wyłącznikiem różnicowoprądowym,
- jest elementem instalacji wewnętrznej.
Uziemienie odgromowe (LPS)
To część instalacji odgromowej, której zadaniem jest bezpieczne odprowadzenie prądu pioruna do ziemi.
- chroni budynek przed skutkami wyładowań atmosferycznych,
- odprowadza bardzo duże prądy (dziesiątki tysięcy amperów),
- jest częścią instalacji zewnętrznej.
Czy można łączyć uziemienie odgromowe z ochronnym?
Tak – w większości nowoczesnych instalacji wręcz powinno się je łączyć.
Obowiązujące normy (np. PN-EN 62305 oraz PN-HD 60364) jasno wskazują, że należy stosować wspólny system uziemienia, czyli tzw. uziemienie fundamentowe lub otokowe, które pełni jednocześnie funkcję ochronną i odgromową.
Dlaczego łączenie uziemień jest zalecane?
1. Wyrównanie potencjałów
Najważniejszy powód. Jeśli instalacje mają różne potencjały, podczas wyładowania może dojść do niebezpiecznych przeskoków iskrowych wewnątrz budynku.
2. Zwiększenie bezpieczeństwa
Połączony system minimalizuje ryzyko porażenia i uszkodzenia instalacji.
3. Lepsza skuteczność ochrony odgromowej
Prąd pioruna rozprasza się w większym układzie uziemiającym.
4. Zgodność z nowoczesnymi normami
Wspólny uziom to standard w nowych instalacjach.
Kiedy NIE należy łączyć uziemień?
Są jednak sytuacje, w których trzeba zachować ostrożność:
- stare instalacje bez odpowiedniego projektu,
- różne systemy uziemień o nieznanych parametrach,
- brak połączeń wyrównawczych,
- instalacje o dużych różnicach potencjałów.
W takich przypadkach konieczna jest analiza i często modernizacja całego systemu.
Jak prawidłowo połączyć uziemienie?
1. Główna szyna wyrównawcza (GSU)
To centralny punkt, w którym łączy się:
- uziemienie instalacji elektrycznej,
- instalację odgromową,
- metalowe elementy konstrukcyjne,
- instalacje wodne i gazowe.
2. Uziom fundamentowy lub otokowy
Najlepszym rozwiązaniem jest jeden wspólny uziom wykonany już na etapie budowy.
3. Odpowiednie przekroje przewodów
Instalacja odgromowa wymaga większych przekrojów niż standardowe przewody ochronne.
Różnice między systemem wspólnym a oddzielnym
| Cecha | Uziemienie wspólne | Uziemienie oddzielne |
|---|---|---|
| Bezpieczeństwo | Wysokie | Niższe |
| Ryzyko przeskoków | Minimalne | Wysokie |
| Zgodność z normami | Tak | Często nie |
| Zastosowanie | Nowe instalacje | Stare systemy |
Najczęstsze mity
Mit 1: „Nie wolno łączyć uziemienia odgromowego z ochronnym”
Fałsz. W nowoczesnych instalacjach wręcz powinno się je łączyć.
Mit 2: „Oddzielne uziomy są bezpieczniejsze”
Nieprawda. Mogą powodować różnice potencjałów i zwiększać ryzyko przeskoków.
Mit 3: „Piorun ‘wejdzie’ do instalacji elektrycznej”
Nie w ten sposób to działa – odpowiednio wykonana instalacja i zabezpieczenia (np. ograniczniki przepięć) chronią system.
Rola ograniczników przepięć (SPD)
Samo uziemienie to nie wszystko. Kluczową rolę odgrywają również ograniczniki przepięć.
- chronią urządzenia elektryczne,
- redukują skutki przepięć,
- współpracują z uziemieniem i instalacją odgromową.
Przykład praktyczny
Nowy dom jednorodzinny:
- uziom fundamentowy jako wspólny system,
- połączenie instalacji odgromowej i elektrycznej w GSU,
- zastosowanie SPD w rozdzielnicy,
- pełna instalacja wyrównawcza.
To obecnie najlepszy i najbezpieczniejszy standard.
Najczęstsze błędy
- brak wspólnego uziomu,
- brak połączeń wyrównawczych,
- nieprawidłowe przekroje przewodów,
- brak ograniczników przepięć,
- łączenie „na oko” bez projektu.
Podsumowanie – fakty zamiast mitów
Łączenie uziemienia odgromowego z ochronnym to:
- standard w nowoczesnym budownictwie,
- wymóg dobrych praktyk instalacyjnych,
- klucz do bezpieczeństwa instalacji.
Najważniejsze zasady:
- stosuj wspólny system uziemienia,
- wykonaj główną szynę wyrównawczą,
- zadbaj o ograniczniki przepięć,
- projektuj instalację kompleksowo.
Jeśli masz wątpliwości – skonsultuj się z projektantem lub elektrykiem. W przypadku uziemienia nie ma miejsca na przypadek – tu chodzi o bezpieczeństwo całego domu.
