Maszt odgromowy to jeden z kluczowych elementów ochrony odgromowej, stosowany wszędzie tam, gdzie standardowa instalacja (np. siatka na dachu) nie zapewnia wystarczającego poziomu bezpieczeństwa. Szczególnie ważny jest w przypadku dachów płaskich, obiektów z urządzeniami technicznymi oraz miejsc narażonych na bezpośrednie uderzenia pioruna.
W tym artykule wyjaśniamy, kiedy maszt odgromowy jest konieczny, jak działa i jak go poprawnie zastosować.
Czym jest maszt odgromowy?
Maszt odgromowy (zwód pionowy) to metalowy pręt lub konstrukcja, której zadaniem jest:
- przechwycenie wyładowania atmosferycznego,
- skierowanie prądu pioruna do instalacji odgromowej,
- ochrona określonej strefy wokół siebie.
Działa jak „pierwszy punkt kontaktu” dla pioruna.
Jak działa maszt odgromowy?
Zasada działania jest prosta:
- Piorun uderza w najwyższy punkt – czyli maszt
- Prąd przepływa przez przewody odprowadzające
- Trafia do uziemienia
- Energia zostaje bezpiecznie rozproszona w ziemi
Kluczowe jest stworzenie tzw. strefy ochronnej, która obejmuje chronione elementy.
Kiedy maszt odgromowy jest potrzebny?
- na dachach płaskich z urządzeniami (klimatyzacja, wentylacja),
- przy antenach, masztach i instalacjach PV,
- w budynkach bez pełnej siatki odgromowej,
- w miejscach o podwyższonym ryzyku uderzeń pioruna,
- gdy wymagają tego normy lub projekt.
Maszt a siatka odgromowa – różnice
| Element | Funkcja | Zastosowanie |
|---|---|---|
| Siatka odgromowa | ochrona całej powierzchni | dachy płaskie |
| Maszt odgromowy | ochrona punktowa (strefowa) | urządzenia, anteny |
Najlepsze efekty daje połączenie obu rozwiązań.
Strefa ochronna – kluczowe pojęcie
Maszt chroni obszar wokół siebie w kształcie stożka lub bryły geometrycznej.
- im wyższy maszt – tym większy zasięg ochrony,
- urządzenia muszą znajdować się w jego strefie,
- zbyt niski maszt = brak skutecznej ochrony.
Jak dobrać wysokość masztu?
Wysokość zależy od:
- wysokości chronionego obiektu,
- odległości od urządzenia,
- wymaganego poziomu ochrony (LPS).
W praktyce:
- typowe maszty: 1,5 m – 6 m,
- dla instalacji PV często 2–3 m,
- dla większych obiektów – nawet więcej.
Sposoby montażu masztu
1. Na dachu (uchwyty bezinwazyjne)
- bez naruszania izolacji,
- balast lub podstawy betonowe.
2. Na konstrukcji urządzenia
- np. przy antenach, klimatyzatorach,
- wymaga odpowiedniej stabilizacji.
3. Na ścianie budynku
- stosowane rzadziej,
- wymaga odpowiednich uchwytów.
Połączenie z instalacją odgromową
Maszt musi być połączony z:
- przewodami odprowadzającymi,
- uziemieniem,
- systemem wyrównania potencjałów.
Bez tego nie spełnia swojej funkcji!
Najczęstsze błędy
- zbyt niski maszt,
- brak połączenia z uziemieniem,
- montaż poza strefą ochronną,
- naruszenie izolacji dachu,
- brak projektu instalacji.
Maszt a instalacja fotowoltaiczna
To jedno z najczęstszych zastosowań:
- chroni panele PV przed bezpośrednim uderzeniem,
- minimalizuje ryzyko uszkodzeń falownika,
- często wymagany przez ubezpieczycieli.
Czy maszt odgromowy jest obowiązkowy?
Nie zawsze, ale:
- w wielu przypadkach wynika z projektu,
- może być wymagany normą PN-EN 62305,
- często zalecany przy nowoczesnych instalacjach.

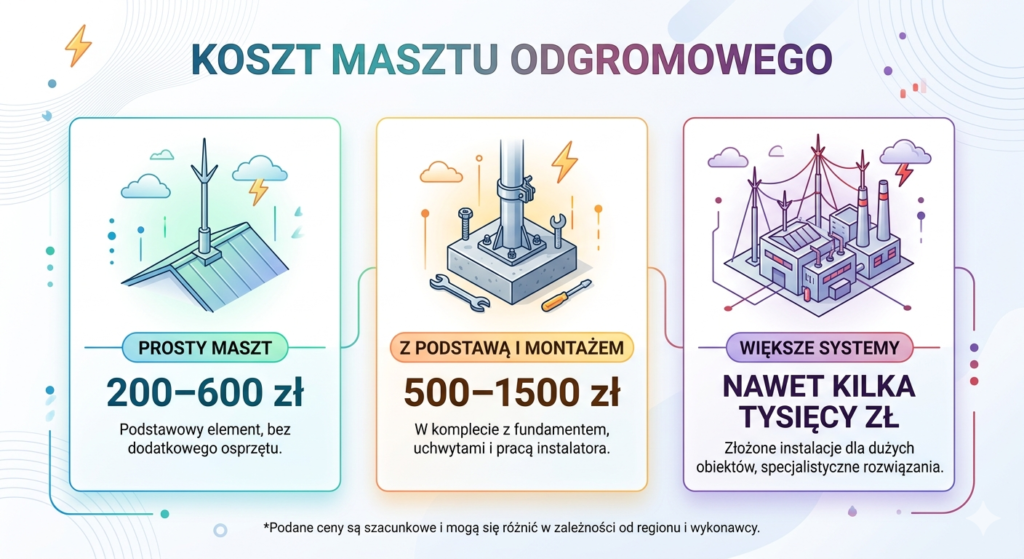

Koszt masztu odgromowego
- prosty maszt: 200–600 zł,
- z podstawą i montażem: 500–1500 zł,
- większe systemy: nawet kilka tysięcy zł.
Podsumowanie – kiedy warto?
- Maszt chroni konkretne urządzenia i elementy
- Jest niezbędny przy PV, antenach i dachach płaskich
- Musi być poprawnie dobrany i podłączony
- Najlepiej działa jako część całej instalacji odgromowej
Maszt odgromowy to stosunkowo niewielki koszt w porównaniu do potencjalnych strat. Jeśli masz na dachu urządzenia lub nowoczesne instalacje – zdecydowanie warto rozważyć jego montaż.
