Oświetlenie schodowe sterowane czujnikami ruchu to wygodne i energooszczędne rozwiązanie, które znacząco podnosi komfort użytkowania domu. Dzięki zastosowaniu dwóch czujników – na dole i na górze schodów – światło włącza się automatycznie niezależnie od kierunku poruszania się.
W tym artykule wyjaśnimy dokładnie, jak działa taki układ oraz jak prawidłowo go podłączyć.
Jak działa oświetlenie schodowe z dwoma czujnikami?
System opiera się na prostej zasadzie:
- czujnik dolny wykrywa ruch – włącza światło,
- czujnik górny wykrywa ruch – również włącza światło,
- po określonym czasie światło automatycznie się wyłącza.
Oba czujniki działają niezależnie, ale sterują jednym obwodem oświetleniowym.

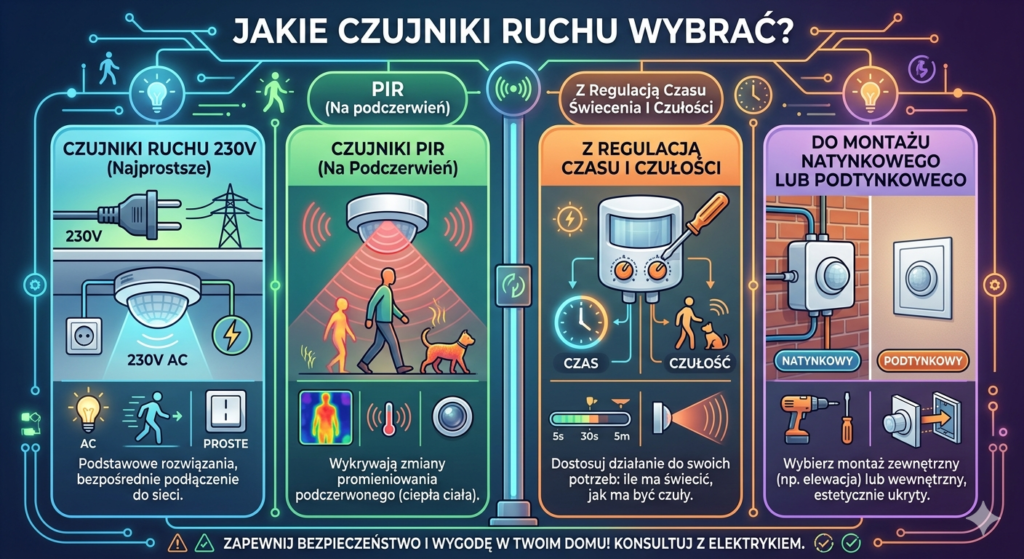

Jakie czujniki wybrać?
- czujniki ruchu 230V (najprostsze),
- czujniki PIR (na podczerwień),
- z regulacją czasu świecenia i czułości,
- do montażu natynkowego lub podtynkowego.
Oznaczenia zacisków
| Oznaczenie | Funkcja |
|---|---|
| L | Faza (zasilanie) |
| N | Neutralny |
| L’ | Wyjście na lampę |
| PE | Ochronny |

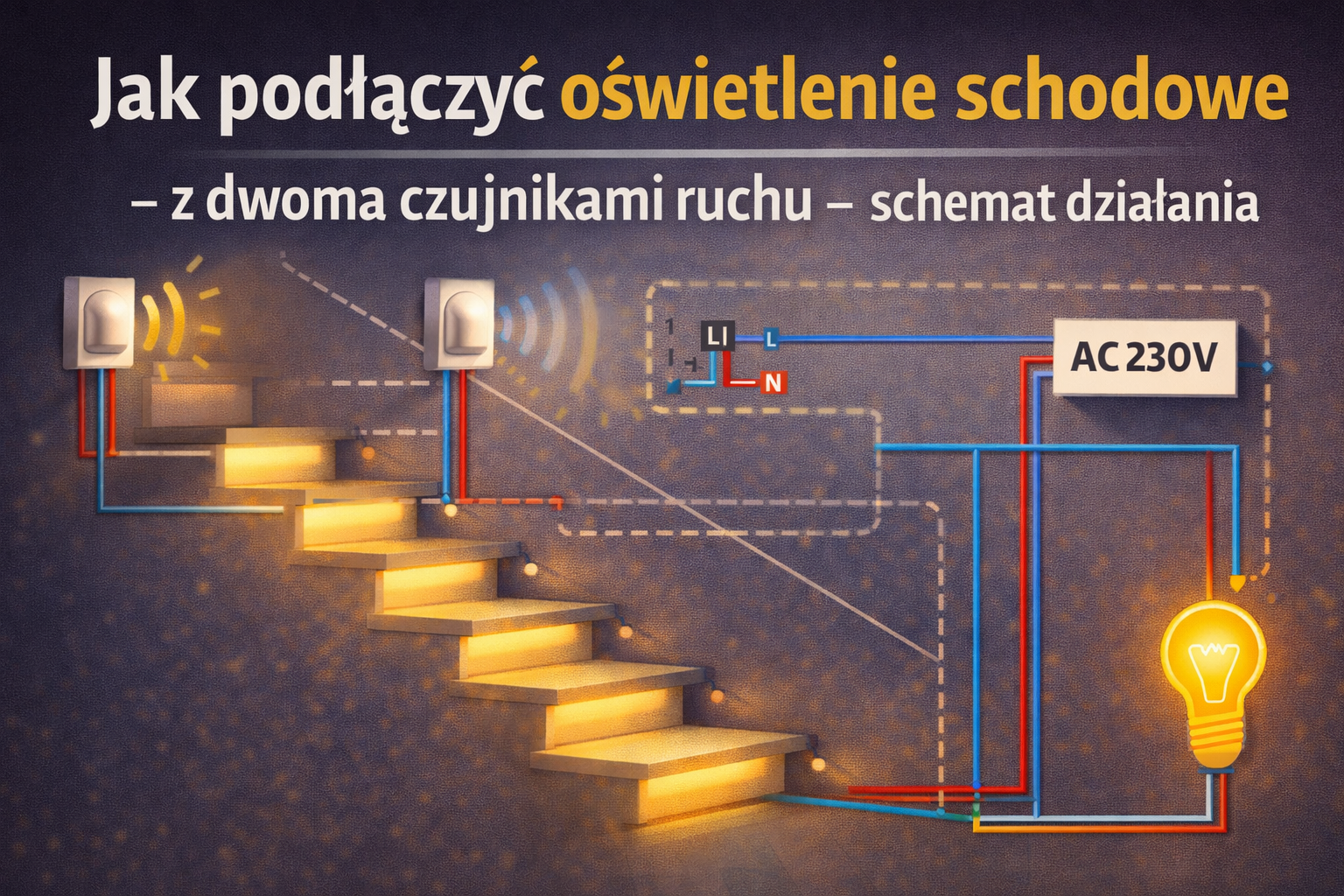

Schemat działania (najważniejsze)
Kluczowe jest połączenie wyjść obu czujników równolegle – tak, aby każdy z nich mógł włączyć światło.
ZASILANIE
L ───────────────┬───────────────┐
│ │
[CZUJNIK 1] [CZUJNIK 2]
│ │
└──────┬────────┘
│
LAMPA
N ──────────────────────────────── LAMPA + CZUJNIKI
PE ─────────────────────────────── LAMPA
Instrukcja krok po kroku
Krok 1: Wyłącz zasilanie
- wyłącz bezpiecznik,
- sprawdź brak napięcia.
Krok 2: Doprowadź przewody
- zasilanie (L, N, PE),
- przewody do obu czujników,
- przewód do lampy.
Krok 3: Podłącz czujniki
- L (zasilanie) → do obu czujników,
- N → do obu czujników,
- L’ (wyjście) z każdego czujnika → wspólnie do lampy.
Krok 4: Podłącz lampę
- L → z wyjścia czujników,
- N → bezpośrednio z zasilania,
- PE → przewód ochronny.
Krok 5: Test działania
- sprawdź działanie z dołu i z góry,
- ustaw czas świecenia i czułość.
Najczęstsze błędy
- połączenie czujników szeregowo (nie działa poprawnie),
- brak przewodu neutralnego w czujnikach,
- podłączenie lampy przed czujnikami,
- zbyt mała czułość czujników,
- złe ustawienie kąta detekcji.
Czy można dodać włącznik ręczny?
Tak – najlepiej równolegle do czujników:
- umożliwia ręczne włączenie światła,
- przydatne np. podczas sprzątania.
Alternatywa – automat schodowy
Zamiast dwóch czujników można zastosować automat schodowy + przyciski:
- większa kontrola,
- łatwiejsze okablowanie,
- często stosowane w blokach.
Podsumowanie
Podłączenie oświetlenia schodowego z dwoma czujnikami ruchu opiera się na jednej kluczowej zasadzie – czujniki muszą być połączone równolegle. Dzięki temu każdy z nich może niezależnie uruchomić światło.
To rozwiązanie jest wygodne, nowoczesne i energooszczędne, ale wymaga poprawnego wykonania instalacji. Jeśli nie masz doświadczenia – warto skorzystać z pomocy elektryka.
