Instalacja odgromowa i uziemienie to dwa pojęcia, które często są mylone – nawet przez osoby mające styczność z budownictwem. Choć oba systemy są ze sobą powiązane i współpracują, pełnią zupełnie inne funkcje. Zrozumienie różnic między nimi jest kluczowe zarówno dla bezpieczeństwa budynku, jak i poprawnego wykonania instalacji elektrycznej.
Czym jest instalacja odgromowa?
Instalacja odgromowa (LPS – Lightning Protection System) to system zabezpieczający budynek przed skutkami wyładowań atmosferycznych. Jej zadaniem jest przechwycenie pioruna i bezpieczne odprowadzenie energii do ziemi.
Składa się z kilku podstawowych elementów:
- Zwody – umieszczone na dachu, przechwytują wyładowanie
- Przewody odprowadzające – prowadzą prąd pioruna w dół
- Złącza kontrolne – umożliwiają pomiary i kontrolę instalacji
- Uziom – rozprasza energię w gruncie
Czym jest uziemienie?
Uziemienie to element instalacji elektrycznej, którego zadaniem jest zapewnienie bezpiecznego odprowadzenia prądów do ziemi – zarówno w normalnych warunkach pracy, jak i w sytuacjach awaryjnych.
Uziemienie stosuje się m.in. do:
- ochrony przeciwporażeniowej,
- stabilizacji napięcia w instalacji,
- ochrony urządzeń elektrycznych,
- współpracy z instalacją odgromową.

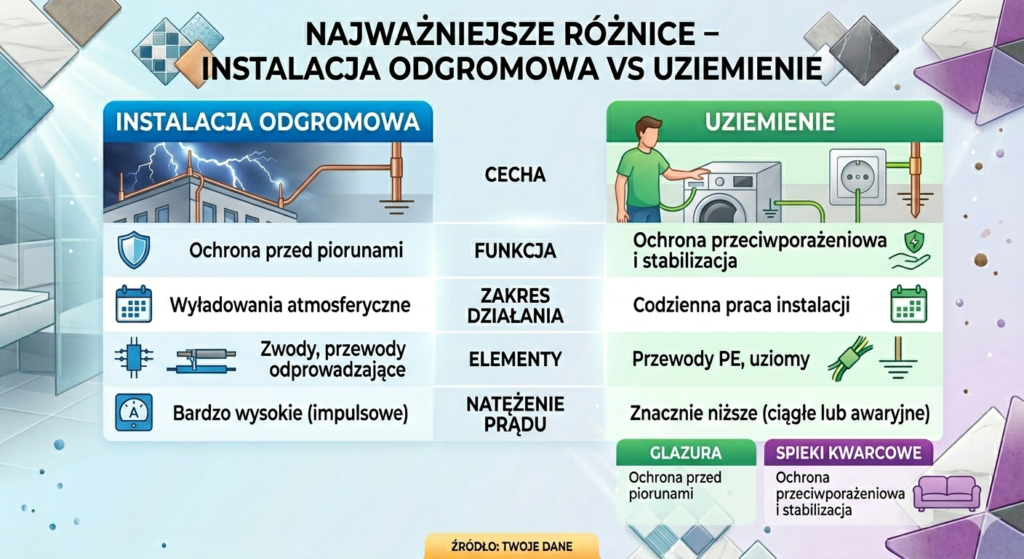

Najważniejsze różnice – instalacja odgromowa vs uziemienie
| Cecha | Instalacja odgromowa | Uziemienie |
|---|---|---|
| Funkcja | Ochrona przed piorunami | Ochrona przeciwporażeniowa i stabilizacja |
| Zakres działania | Wyładowania atmosferyczne | Codzienna praca instalacji |
| Elementy | Zwody, przewody odprowadzające | Przewody PE, uziomy |
| Natężenie prądu | Bardzo wysokie (impulsowe) | Znacznie niższe (ciągłe lub awaryjne) |
Czy instalacja odgromowa musi mieć uziemienie?
Tak – uziemienie jest integralną częścią instalacji odgromowej. Bez niego system nie spełnia swojej funkcji, ponieważ energia pioruna nie miałaby gdzie się rozproszyć.
Czy można połączyć uziemienie instalacji elektrycznej z odgromową?
Tak – i w większości przypadków jest to wręcz zalecane.
W nowoczesnym budownictwie stosuje się tzw. uziemienie wspólne, które łączy:
- uziemienie instalacji elektrycznej,
- uziemienie instalacji odgromowej,
- uziemienie instalacji teletechnicznych.
Dlaczego to dobre rozwiązanie?
- wyrównanie potencjałów,
- mniejsze ryzyko przeskoków iskrowych,
- lepsza ochrona urządzeń,
- zgodność z nowoczesnymi normami.
Kiedy NIE należy łączyć uziemień?
Choć wspólne uziemienie jest standardem, istnieją wyjątki:
- stare instalacje bez odpowiednich zabezpieczeń,
- brak odpowiedniego projektu,
- różne systemy uziemiające o nieznanych parametrach,
- ryzyko wprowadzenia przepięć do instalacji wewnętrznej.
Rodzaje uziomów stosowanych w praktyce
- Uziom fundamentowy – najskuteczniejszy, wykonywany w trakcie budowy
- Uziom otokowy – wokół budynku
- Uziom pionowy (szpilkowy) – wbijany w ziemię
- Uziom sztuczny – stosowany przy modernizacjach
Najczęstsze błędy w praktyce
- brak połączenia instalacji odgromowej z uziemieniem,
- zbyt wysoka rezystancja uziemienia,
- brak pomiarów po wykonaniu instalacji,
- stosowanie przypadkowych elementów zamiast certyfikowanych,
- nieprawidłowe połączenia wyrównawcze.
Jakie powinno być dobre uziemienie?
Parametry zależą od norm i rodzaju instalacji, ale ogólnie:
- rezystancja uziemienia powinna być jak najniższa (najczęściej poniżej 10 Ω),
- instalacja powinna być trwała i odporna na korozję,
- wszystkie elementy powinny być dobrze połączone.
Przykład praktyczny – dom jednorodzinny
Nowy dom z instalacją odgromową:
- uziom fundamentowy jako główne uziemienie,
- połączenie z instalacją elektryczną (PE),
- połączenia wyrównawcze wewnątrz budynku,
- instalacja odgromowa spięta z tym samym systemem.
Efekt: pełna ochrona przed piorunami i bezpieczna instalacja elektryczna.
Podsumowanie – najważniejsze wnioski
- Instalacja odgromowa i uziemienie to dwa różne, ale współpracujące systemy
- Uziemienie jest niezbędne do działania instalacji odgromowej
- W większości przypadków należy je łączyć
- Kluczowe znaczenie ma poprawne wykonanie i pomiary
- Najlepsze efekty daje uziemienie fundamentowe w nowym budownictwie
Dobrze zaprojektowany i wykonany system uziemienia oraz instalacji odgromowej to inwestycja w bezpieczeństwo – zarówno budynku, jak i wszystkich urządzeń elektrycznych.
